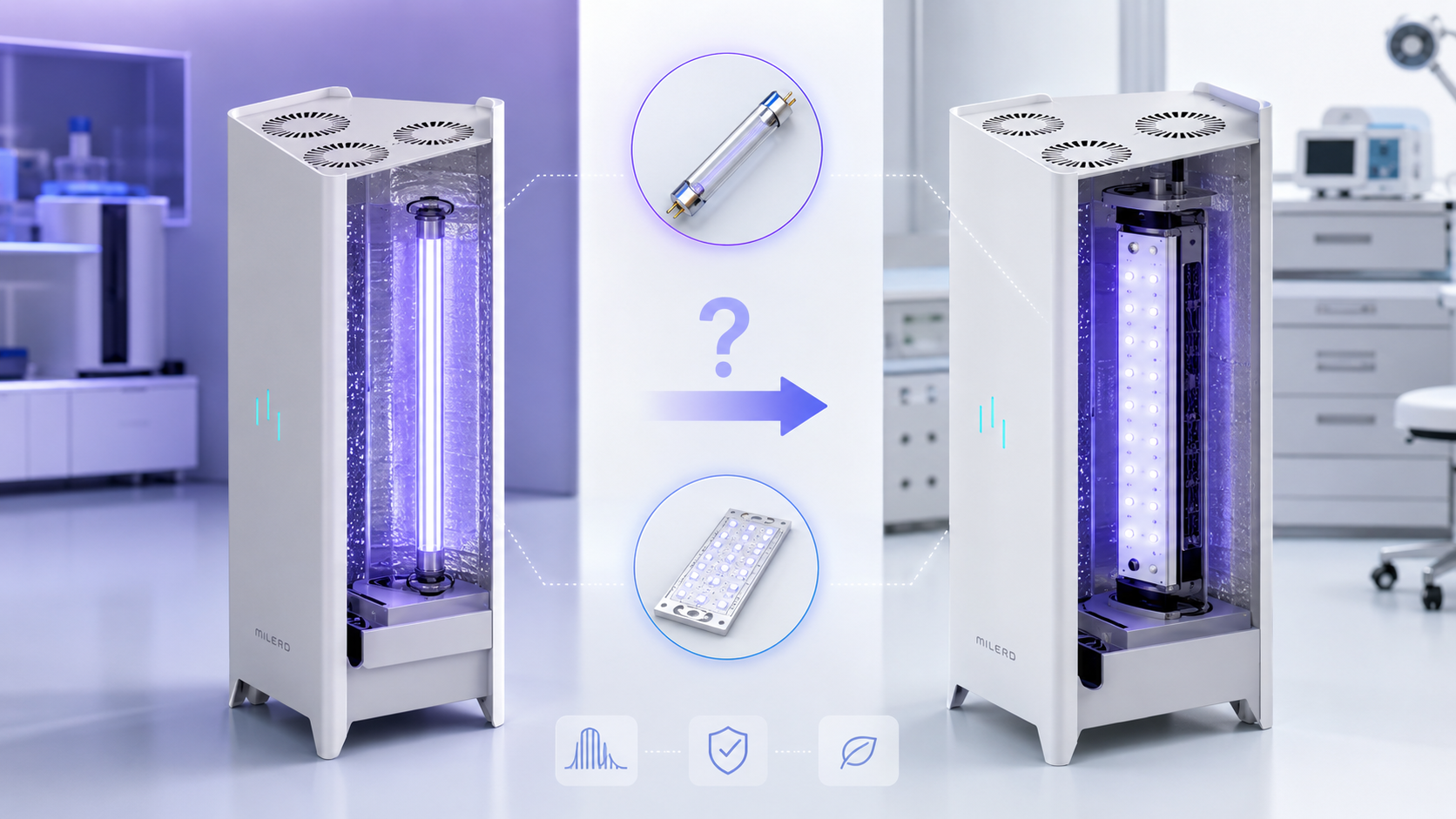

Самостоятельно заменить ртутную УФ-лампу на светодиодный модуль в рециркуляторе обычно нельзя. Речь идёт не о простой перестановке одного источника света вместо другого, а о серьёзном изменении конструкции оборудования. У ртутных ламп и UV-LED различаются спектр излучения, электрическое питание, геометрия, тепловой режим, распределение фотонов и требования к системе управления.
Замена допустима, когда производитель разработал готовый комплект модернизации, подобрал светодиодные модули нужной длины волн, рассчитал мощность излучения, предусмотрел электронный драйвер и теплоотвод, а затем подтвердил эффективность рециркулятора испытаниями. Без этих условий полное сохранение заявленных характеристик невозможно гарантировать.
Важно понимать: одинаковая электрическая мощность не означает одинаковую бактерицидную эффективность. УФ-лампа на 30 Вт и светодиодный блок с потреблением 30 Вт могут давать разный полезный выход ультрафиолетового излучения. Поэтому выбор только по ваттам, размеру платы или цене детали создаёт высокий риск неправильной работы устройства.
Как работает ртутная УФ-лампа
Традиционные бактерицидные ртутные лампы относятся к газоразрядным источникам. Внутри колбы находится небольшое количество ртути. После включения возникает электрический разряд, в результате которого формируется ультрафиолет. Для обеззараживания воздуха обычно используют диапазон УФ-C, однако точная длина волны и спектральное распределение зависят от типа лампы.
У многих ртутных ламп низкого давления значительная часть полезного излучения находится в области около 254 нм. Такое облучение воздействует на микроорганизмы, проходящие вместе с потоком воздуха через закрытую камеру рециркулятора. Итоговая эффективность определяется не только мощностью источника, но и временем воздействия, отражающими материалами, расстоянием до лампы и производительностью вентилятора.
Для запуска ртутных ламп используются пускорегулирующие блоки, патроны и электрические цепи, рассчитанные на конкретные параметры. Некоторым лампам необходимо время прогрева до выхода на рабочий режим. Частые циклы включения и выключения способны влиять на ресурс, поэтому производители указывают допустимый срок службы в часах и правила эксплуатации.
Главное достоинство ртутной технологии заключается в том, что она давно используется в бактерицидных системах, хорошо изучена и подходит для мощных систем ультрафиолетового излучения с относительно простой оптической схемой. При этом наличие ртути усложняет обслуживание, транспортировку и утилизацию.
Как работает светодиодный УФ-модуль
Светодиодные модули состоят из одного или нескольких полупроводниковых излучателей, установленных на печатной плате. Электронный драйвер подаёт на светодиоды стабилизированный ток, а система теплоотвода отводит тепло от кристаллов. УФ-светодиоды компактны, поэтому производители могут размещать их рядами, блоками или отдельными зонами внутри камеры.
Особенность LED-технологии состоит в возможности выбрать относительно узкий диапазон длин волн. В зависимости от задачи применяются разные светодиоды, и не каждый ультрафиолет подходит для обеззараживания воздуха. Свет, используемый для декоративных эффектов, проверки документов, отверждения красок или лаков, может находиться в другой спектральной области и не заменяет бактерицидный источник.
Светодиодные устройства почти мгновенно выходят на рабочий режим и обычно хорошо переносят частые включения. Отсутствие ртути упрощает обращение с компонентами. Однако это не означает отсутствие тепловых проблем. UV-LED чувствительны к высокой температуре: при недостаточном охлаждении снижается мощность, ускоряется деградация и сокращается срок службы.
В отличие от ртутной лампы, светодиодный модуль требует подходящего драйвера, радиатора, контроля температуры и правильного расположения внутри камеры. Готовый модуль должен быть рассчитан как часть всей системы, а не как отдельная универсальная деталь.

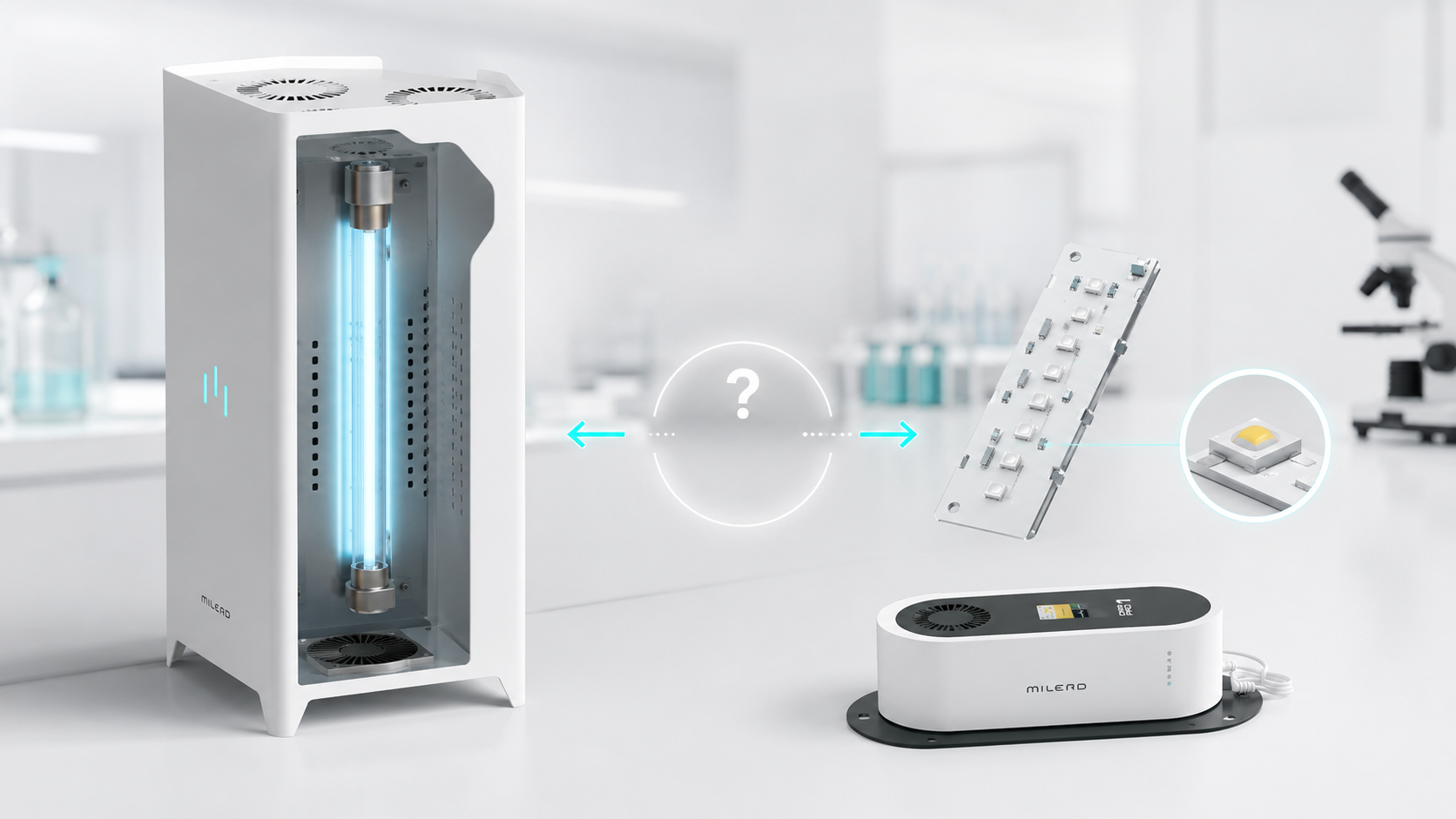

Почему нельзя просто поставить LED-плату вместо лампы
Основная проблема замены состоит в различии принципов работы. Ртутная лампа излучает свет по всей длине колбы, а светодиоды являются локальными точечными источниками. Даже если суммарная мощность кажется одинаковой, распределение облучения внутри рециркулятора меняется.
На результат влияют:
длина волны и ширина спектрального диапазона;
полезная мощность ультрафиолетового излучения на выходе;
количество и расположение светодиодов;
угол излучения каждого кристалла;
геометрия камеры и отражающие материалы;
расстояние до потока воздуха;
производительность вентилятора;
время прохождения воздуха через камеру;
электронный драйвер и качество питания;
температура светодиодного блока;
падение мощности в течение срока эксплуатации.
Если хотя бы один параметр рассчитан неправильно, возможны зоны с недостаточной дозой. В результате рециркулятор продолжит включаться и пропускать воздух, но фактическая эффективность обеззараживания окажется ниже заявленного уровня.
Нельзя ориентироваться только на визуальную яркость. Ультрафиолет может быть невидимым, а видимый фиолетовый свет не показывает реальную бактерицидную мощность. Контроль требует приборов и измерений, а не оценки глазами.

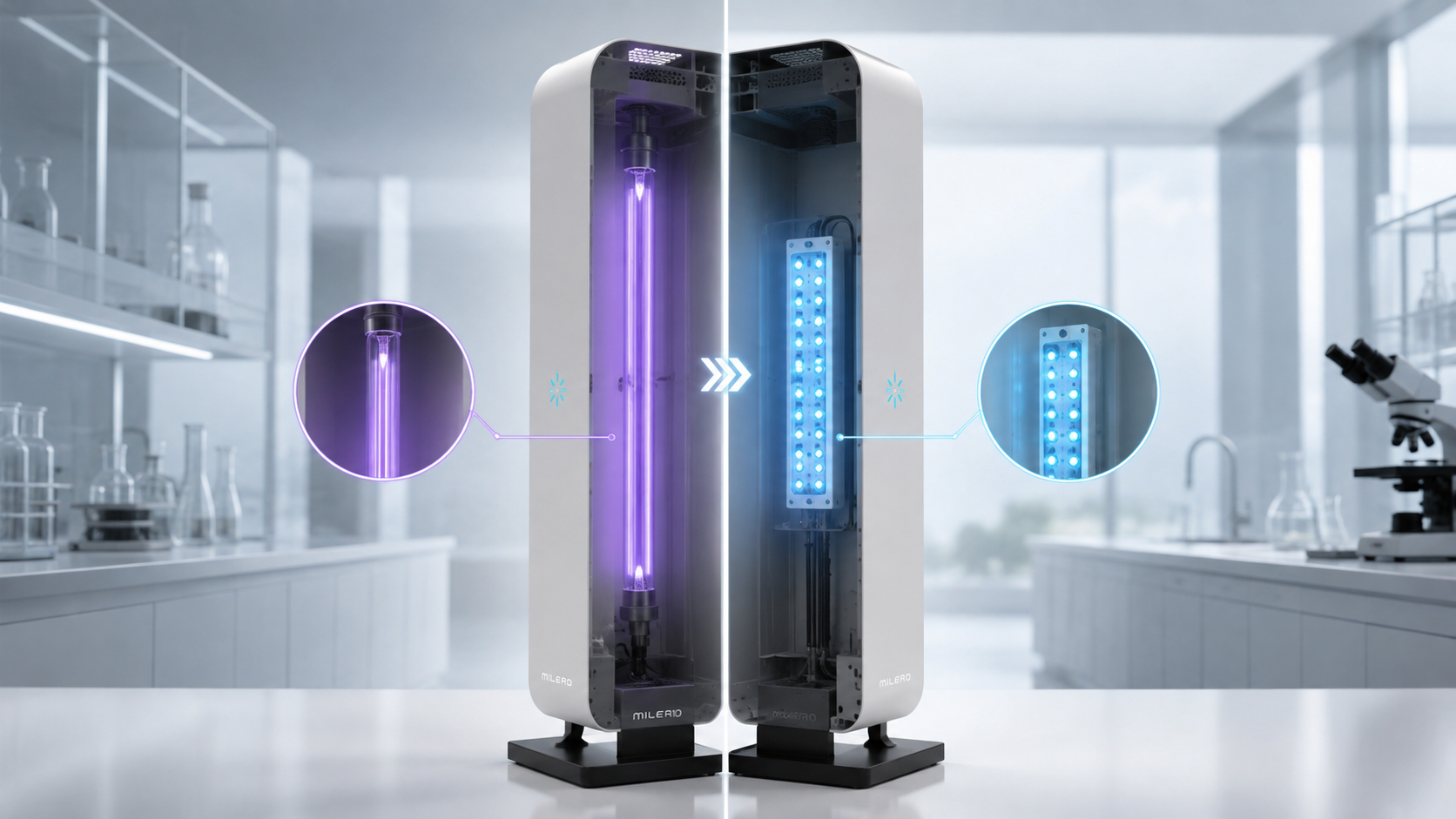

Сравнение ртутной лампы и UV-LED
Параметр | Ртутная УФ-лампа | Светодиодный модуль |
|---|---|---|
Принцип работы | Газоразрядный источник | Полупроводниковые светодиоды |
Содержание ртути | Есть | Отсутствует |
Спектр | Определяется типом лампы | Выбирается типом LED |
Выход на режим | Возможен период прогрева | Мгновенное включение |
Частые циклы | Могут сокращать ресурс некоторых ламп | Обычно переносятся лучше |
Электроника | Пускорегулирующая аппаратура | Электронный LED-драйвер |
Тепловой режим | Важен для корпуса и камеры | Критичен для кристаллов и платы |
Геометрия излучения | Излучение вдоль колбы | Набор локальных источников |
Прямая замена | На совместимую лампу | Обычно невозможна без переделки |
Обслуживание | Замена лампы и утилизация | Контроль платы, драйвера и охлаждения |
Энергопотребление | Зависит от типа и мощности | Зависит от LED, драйвера и охлаждения |
Подтверждение эффективности | По паспорту готового оборудования | Нужны расчёт и испытания готового устройства |
Таблица показывает общие отличия. Конкретные показатели зависят от моделей, материалов, режима работы и качества производства. Нельзя утверждать, что все светодиодные системы эффективнее всех ртутных или наоборот.
Длина волны важнее обозначения «УФ»
Ультрафиолет охватывает широкий диапазон волн. Разные области применяются для разных процессов. Одни источники подходят для полимеризации и отверждения материалов, другие используют в аналитических приборах, третьи предназначены для бактерицидного облучения.
Поэтому маркировка «UV LED» сама по себе недостаточна. Светодиодный модуль должен иметь нужный спектр и подтверждённую мощность в рабочем диапазоне. Светодиоды для УФ-печати или лакирования нельзя автоматически применять в рециркуляторе.
Кроме длины волны учитывают интенсивность, расстояние, время воздействия и суммарную дозу. Даже подходящий по спектру источник может оказаться слишком слабым для высокой производительности воздуха. И наоборот, избыточно мощный блок потребует более серьёзного охлаждения, защиты корпуса и контроля безопасности.

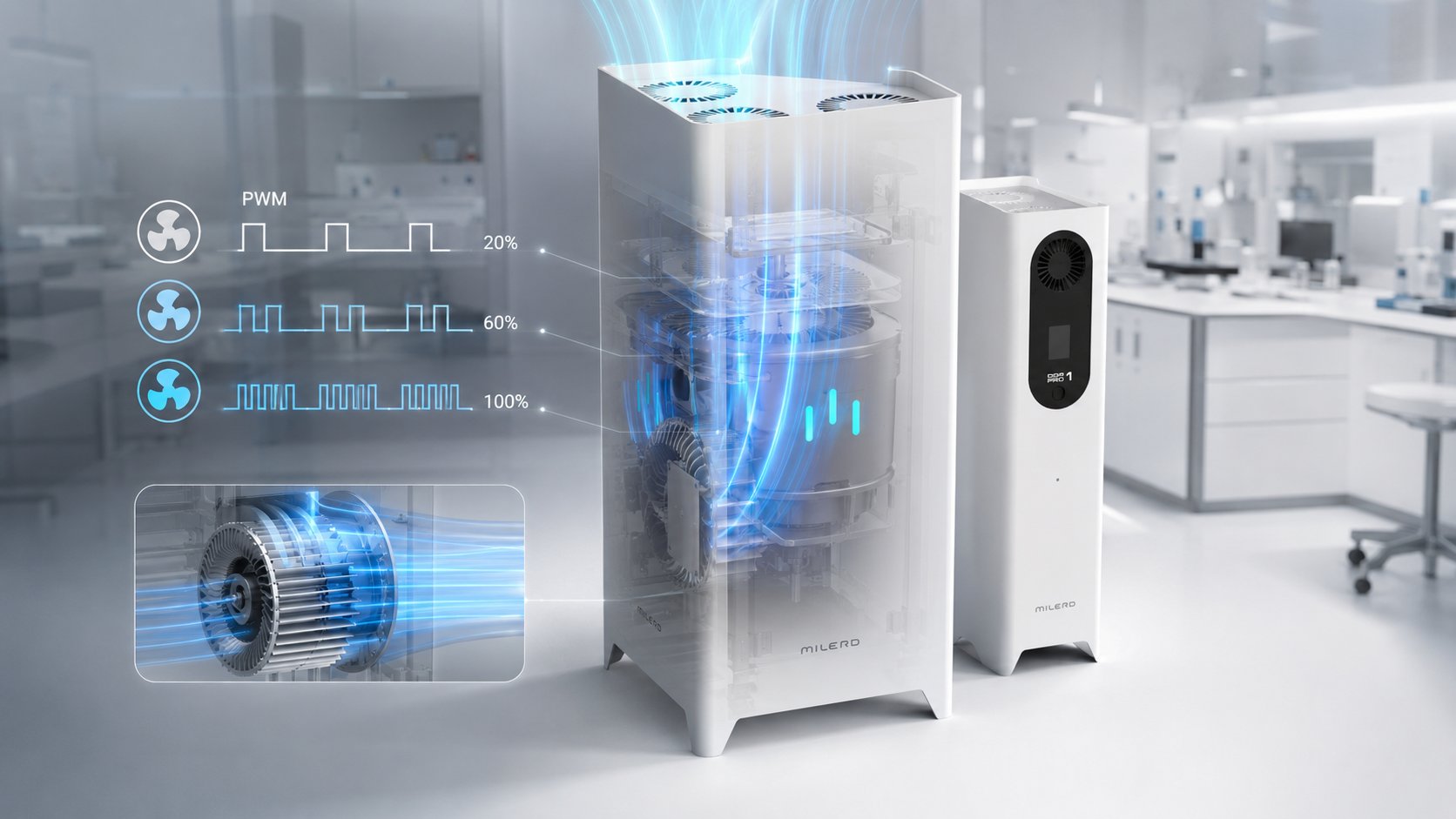

Как замена связана с воздушным потоком
Рециркулятор является системой, в которой источник излучения работает вместе с вентилятором. Воздух проходит через внутреннюю камеру, получает определённую дозу облучения и возвращается в помещение. Если поменять только лампу, но сохранить прежнюю скорость потока, результат может измениться.
При высокой производительности воздух находится в камере меньше времени. Чтобы сохранить эффективность, светодиодные модули должны обеспечить достаточную интенсивность по всему сечению канала. При низкой производительности время воздействия увеличивается, но уменьшается количество обработанного воздуха.
После замены необходимо заново проверить:
производительность по воздуху;
распределение скорости потока;
уровень облучения в разных точках камеры;
дозу на минимальной и максимальной скорости вентилятора;
нагрев при длительной работе;
стабильность мощности на выходе;
безопасность при открытии корпуса;
отсутствие утечки вредных уровней УФ наружу.
Без полного комплекса измерений нельзя считать модернизацию эффективной.
Что придётся изменить в конструкции
Для перехода с ртутной лампы на UV-LED обычно недостаточно заменить один элемент. В зависимости от устройства может потребоваться переработка нескольких систем.
Электропитание
Пускорегулирующий блок ртутной лампы не подходит для светодиодов. Нужен электронный драйвер с правильным током, напряжением, защитой от короткого замыкания и перегрева. Неправильное питание приводит к быстрому выходу LED из строя.
Крепление и расположение
Лампа имеет определённую длину и устанавливается в патроны. Светодиодные модули имеют другую форму, поэтому нужны новые крепления. Их положение рассчитывают так, чтобы облучение охватывало весь воздушный канал, а не только отдельные области.
Теплоотвод
Хотя светодиоды могут иметь низкую потребляемую мощность, значительная часть энергии превращается в тепло. Требуются радиаторы, теплопроводящие материалы, а иногда отдельный поток охлаждения. Минимальная ошибка в тепловом расчёте способна заметно сократить ресурс.
Оптика и отражатели
Отражатели, рассчитанные на длинную цилиндрическую лампу, не всегда подходят для точечных LED. Иногда необходимы новые панели, линзы или переработанная камера. Качество материалов важно: они должны выдерживать ультрафиолетовое воздействие и не разрушаться со временем.
Управление и диагностика
Современные светодиодные системы могут использовать цифровой контроль тока, температуры и времени работы. Плата управления должна фиксировать неисправности, снижение мощности и необходимость обслуживания. Простая индикация включения не подтверждает наличие требуемого УФ-потока.
Когда замена действительно возможна
Безопасные варианты замены существуют, но они должны быть предусмотрены технически.
Замена допустима, если:
Производитель предлагает официальный модуль для конкретной модели.
Конструкция устройства изначально рассчитана на оба типа источника.
Есть готовый комплект с драйвером, креплениями и охлаждением.
Совместимость подтверждена испытаниями всего прибора.
После установки сохраняются заявленные производительность и эффективность.
Техническая документация описывает процесс замены и обслуживания.
Сервисный центр имеет инструкции и измерительное оборудование.
Модернизация не нарушает электрическую безопасность и гарантию.
Если производитель продаёт только универсальную LED-плату без данных по спектру, мощности, температуре и испытаниям, такой выбор нельзя считать надёжным.
Преимущества светодиодной технологии
При правильной разработке UV-LED имеют ряд преимуществ:
отсутствие ртути;
мгновенное включение и выключение;
возможность частых циклов;
компактные размеры;
точный выбор диапазона волн;
цифровой контроль мощности;
возможность зонального размещения;
потенциальное снижение энергопотребления;
упрощение некоторых операций обслуживания;
отсутствие необходимости ждать прогрева.
Светодиоды компактны и позволяют создавать новые формы устройств. Современные достижения в этой области постепенно расширяют рынок UV-LED. За последние годы появились более мощные компоненты, а производители продолжают повышать качество и ресурс.
Однако экономия не возникает автоматически. К стоимости светодиодов добавляются затраты на драйвер, радиатор, датчики, плату и испытания. В некоторых проектах начальная цена LED-решения выше цены традиционной ламповой системы.
Ограничения и возможные проблемы
У светодиодных технологий есть слабые стороны:
высокая стоимость качественных UV-C LED;
чувствительность к температуре;
необходимость эффективной системы охлаждения;
снижение мощности по мере старения;
ограниченная эффективность некоторых диапазонов;
сложность равномерного облучения большого объёма;
зависимость от качества драйвера;
необходимость измерительного контроля;
риск использования дешёвых неподходящих модулей.
Для крупных камер могут потребоваться десятки светодиодов и несколько мощных блоков. Это увеличивает затраты, тепловую нагрузку и количество потенциальных точек отказа. При неисправности драйвера или перегреве возможны простои оборудования.
Ресурс светодиода в часах нельзя оценивать только по рекламному числу. Важны температура кристалла, ток, качество корпуса и реальное снижение мощности к концу срока службы. Указание «десятки тысяч часов» не означает, что бактерицидная эффективность останется неизменной все эти годы.
Безопасность и ртуть
Ртутные лампы требуют аккуратного обращения. Их нельзя выбрасывать вместе с обычными отходами. При повреждении колбы возникает риск попадания ртути в помещение, поэтому необходимы сбор, хранение и передача специализированной организации.
Светодиодные источники не содержат ртуть, но сам ультрафиолет остаётся потенциально вредным. Прямое облучение кожи и глаз опасно независимо от типа источника. При выходе излучения наружу возникает опасность, поэтому корпус рециркулятора должен надёжно удерживать УФ внутри, а блокировки обязаны отключать источник при открытии.
Вопрос запрета ртутных изделий регулируется по-разному. Требования зависят от категории продукции и законодательства отдельных стран. Рост экологических ограничений стимулирует переход на новые технологии, но сам по себе общий тренд не делает любую LED-замену безопасной или эффективной.
Почему UV-LED часто обсуждают в полиграфии
Значительная часть материалов о замене ртутных ламп светодиодными относится не к обеззараживанию воздуха, а к промышленной печати. В этой отрасли ультрафиолет используют для отверждения красок, лаков и фотополимерных материалов.
В офсетной печати и других видах печатной продукции LED-системы могут ускорять процесс закрепления покрытия. В печатной машине применяют блоки в составе сушильных систем, настроенные под конкретные краски. После облучения листа происходит полимеризация, а готовый материал можно быстрее передать на лакирование, резку или производство упаковки.
Такое применение имеет собственный технологический процесс, регулируемый стандартом, свой диапазон волн и требования к мощности. УФ-установки для печати рассчитаны на отверждение материалов, а не на уничтожение микроорганизмов. Поэтому успешный переход печатной машины на светодиодные источники не доказывает возможность прямой замены лампы в рециркуляторе.
В коммерческой печати важны скорость производства, качество красок, отсутствие смазывания и минимальная тепловая нагрузка на материалы. В бактерицидном оборудовании критичны доза, поток воздуха, биологическая эффективность и безопасность людей. Это разные области использования одной широкой технологии.
Отдельное применение UV-LED связано с обеззараживанием воды, поверхностей и воздуха. Однако требования для каждой задачи различаются: модуль для воды нельзя автоматически переносить в воздушный рециркулятор. За последние несколько лет технологии стали заметно доступнее и распространяются по всему миру, но инженерные требования остаются прежними.
Прямой запрет на ртутные лампы нельзя считать универсальным для всех категорий оборудования. Правила зависят от страны, назначения изделия и действующих исключений. Даже при существенном отличии экологических требований переход должен выполняться по документации производителя.
Первые результаты после переделки могут выглядеть положительно: устройство включается, вентилятор работает, а внутри виден свет. Но это не доказывает снижения риска заражения. До ввода модернизированного прибора в эксплуатацию необходимы измерения, а контроль должен выполняться с начала испытаний и до конца заявленного ресурса.
Влияет ли LED на стоимость эксплуатации
При оценке стоимости необходимо учитывать весь срок использования, а не только цены источника.
Для ртутной системы рассчитывают:
стоимость лампы;
периодичность замены;
энергопотребление;
обслуживание пускового оборудования;
затраты на утилизацию;
возможные простои.
Для светодиодной системы учитывают:
стоимость UV-LED;
цену драйвера и радиатора;
замену модулей или всей платы;
диагностику;
охлаждение;
падение мощности;
ремонт электронных компонентов.
При эффективной конструкции возможны снижение энергопотребления и экономия на обслуживании. Но при выборе компонентов нельзя ставить низкую цену выше подтверждённого качества: иначе расходы могут оказаться больше. Экономическая оценка должна выполняться для конкретной модели и режима эксплуатации.
Как проверить предложение о модернизации
Перед покупкой светодиодного комплекта следует запросить документы и характеристики.
Проверьте:
точную длину волны;
полезную УФ-мощность;
измеренную бактерицидную дозу;
совместимость с конкретным рециркулятором;
схему установки;
характеристики драйвера;
требования к охлаждению;
срок службы и критерий конца ресурса;
результаты испытаний;
гарантию;
условия обслуживания;
данные о производительности воздуха после модернизации.
Хороший производитель объясняет не только преимущества, но и ограничения. Если в описании есть только слова «новые», «безопасные» и «экономичные», но отсутствуют измерения, вопрос эффективности остаётся открытым.
Можно ли заменить лампу самостоятельно
Самостоятельная переделка не рекомендуется. Пользователь может технически установить LED-плату внутрь корпуса, но это не означает, что получился полноценный бактерицидный прибор.
Основные риски:
неправильный диапазон излучения;
недостаточная мощность;
неравномерное облучение;
перегрев;
повреждение электроники;
утечка УФ наружу;
снижение производительности;
отсутствие диагностики;
потеря гарантии;
невозможность подтвердить эффективность.
Особенно опасно использовать светодиодные блоки неизвестного происхождения. Без измерительного оборудования нельзя определить реальную мощность, спектр и деградацию.
Частые вопросы
Можно ли подобрать LED-модуль той же мощности?
Нет, одной одинаковой мощности недостаточно. Нужно учитывать полезное излучение, длину волны, угол, тепловой режим и распределение света.
Светодиодные модули всегда экономичнее?
Не всегда. Экономия зависит от эффективности LED, драйвера, охлаждения и режима работы. В некоторых случаях энергопотребление ниже, но начальные затраты выше.
Сколько часов служит UV-LED?
Срок зависит от температуры, тока и качества компонентов. Производители могут заявлять тысячи или десятки тысяч часов, однако важен не только полный отказ, но и снижение УФ-мощности до недопустимого уровня.
Нужен ли прогрев?
UV-LED обычно обеспечивает мгновенное излучение после включения. Ртутной лампе может требоваться время прогрева.
Можно ли использовать модуль для УФ-печати?
Обычно нет. Светодиоды для отверждения красок и лаков могут иметь другой диапазон волн и не обеспечивать необходимое бактерицидное действие.
Что лучше для рециркулятора?
Лучшим является источник, под который рассчитано и испытано устройство. Это может быть ртутная лампа или светодиодный модуль. Тип технологии сам по себе не гарантирует результат.
Итог
Заменить ртутную УФ-лампу на светодиодный модуль в рециркуляторе можно только в рамках инженерного решения, подтверждённого производителем. Простая установка LED-платы вместо колбы не обеспечивает сохранение бактерицидной эффективности.
Для корректного перехода нужно согласовать диапазон длин волн, мощность излучения, размещение источника, электронный драйвер, теплоотвод, воздушный поток и систему управления. После модернизации необходимы испытания готового оборудования.
Светодиодные технологии обладают заметными преимуществами: они не содержат ртути, компактны, быстро включаются и позволяют точнее управлять излучением. Но у них есть ограничения, связанные с ценой, охлаждением, деградацией и равномерностью облучения.
Правильный выбор заключается не в сравнении одного рекламного параметра, а в оценке всей системы. Безопасность, эффективность и ресурс должны подтверждаться документацией и испытаниями, а не только внешним видом модуля или заявленной мощностью.
