Фильтр задерживает пыль, ворс и другие крупные частицы, защищая внутренние элементы рециркулятора. По мере загрязнения его сопротивление возрастает: вентилятору становится сложнее протягивать воздух, расход снижается, а нагрузка на оборудование увеличивается. Оценить состояние фильтра только по внешнему виду удаётся не всегда. Более объективный способ контроля — измерять разницу давления до и после фильтрующего элемента.
Такой мониторинг подходит не для каждого бытового рециркулятора. В конструкции должны быть предусмотрены точки отбора давления, достаточная герметичность воздушного канала и возможность безопасного подключения измерительного оборудования. Если производитель не разрешает вмешательство в прибор, разбирать корпус, сверлить отверстия или менять электрическую схему нельзя. В этом случае обслуживание выполняют по руководству и установленному регламенту.
Что показывает перепад давления
Перепад давления — это разница между значением перед фильтром и значением после него. На входной стороне, где поток ещё не прошёл через материал, давление обычно выше. За фильтром оно становится ниже. Чем сильнее загрязнён материал и чем больше его аэродинамическое сопротивление, тем заметнее перепад.
Именно измерение давления до и после фильтра позволяет обнаружить постепенное загрязнение и определить подходящий момент для обслуживания. Такой способ применяется в системах вентиляции и другом оборудовании, где состояние воздушных фильтров влияет на расход и производительность.
Показатель обычно выражают в паскалях. Малый перепад характерен для чистого фильтра при штатном расходе воздуха. Постепенный рост указывает на накопление загрязнений. Резкое изменение может быть связано не только с засорением, но и с деформацией фильтрующего элемента, перекрытием решётки, повреждением трубки, нарушением герметичности или изменением режима работы вентилятора.
Важно учитывать исходное значение. Сразу после установки нового фильтра фиксируют базовый показатель при нормальной скорости вентилятора. Дальнейший контроль ведут в том же режиме. Сравнивать результаты, полученные при разных оборотах, некорректно: при увеличении расхода воздуха разница также возрастает.
Какие приборы применяют
Для контроля воздушных фильтров используют несколько типов приборов:
Дифференциальный манометр. Показывает текущее значение перепада и подходит для ручной проверки при обслуживании.
Реле перепада давления, или прессостат. Срабатывает при достижении заданной уставки и передаёт выходной сигнал типа «норма/загрязнение».
Электронные датчики и преобразователи. Непрерывно измеряют разницу и могут иметь аналоговый выход 0–10 В или 4–20 мА, цифровой интерфейс и дисплей.
Переносное контрольно-измерительное оборудование. Применяется специалистами для диагностики, настройки и проверки стационарной системы.
Реле DPS удобно, когда нужен простой сигнал о достижении предельного значения. Например, дифференциальные реле с регулируемым диапазоном используются как мониторы фильтров в воздушных каналах. Электронные преобразователи лучше подходят к автоматизированному мониторингу: оператор видит динамику, а система может передать предупреждение заранее, до полной блокировки фильтра.
В зависимости от модели датчик может иметь выходной сигнал 0–5 В, 0–10 В или 4–20 мА. Некоторые современные приборы дополнительно поддерживают цифровую передачу данных и автоматическую установку нуля.
При выборе важно учитывать диапазон. Слишком широкий диапазон уменьшает чувствительность на низких значениях, а слишком узкий может не охватить рабочую область. Для компактного рециркулятора обычно требуется датчик, способный устойчиво измерять малый перепад, однако конкретные пределы определяют по паспорту фильтра и технической документации прибора.
Как устроена схема подключения

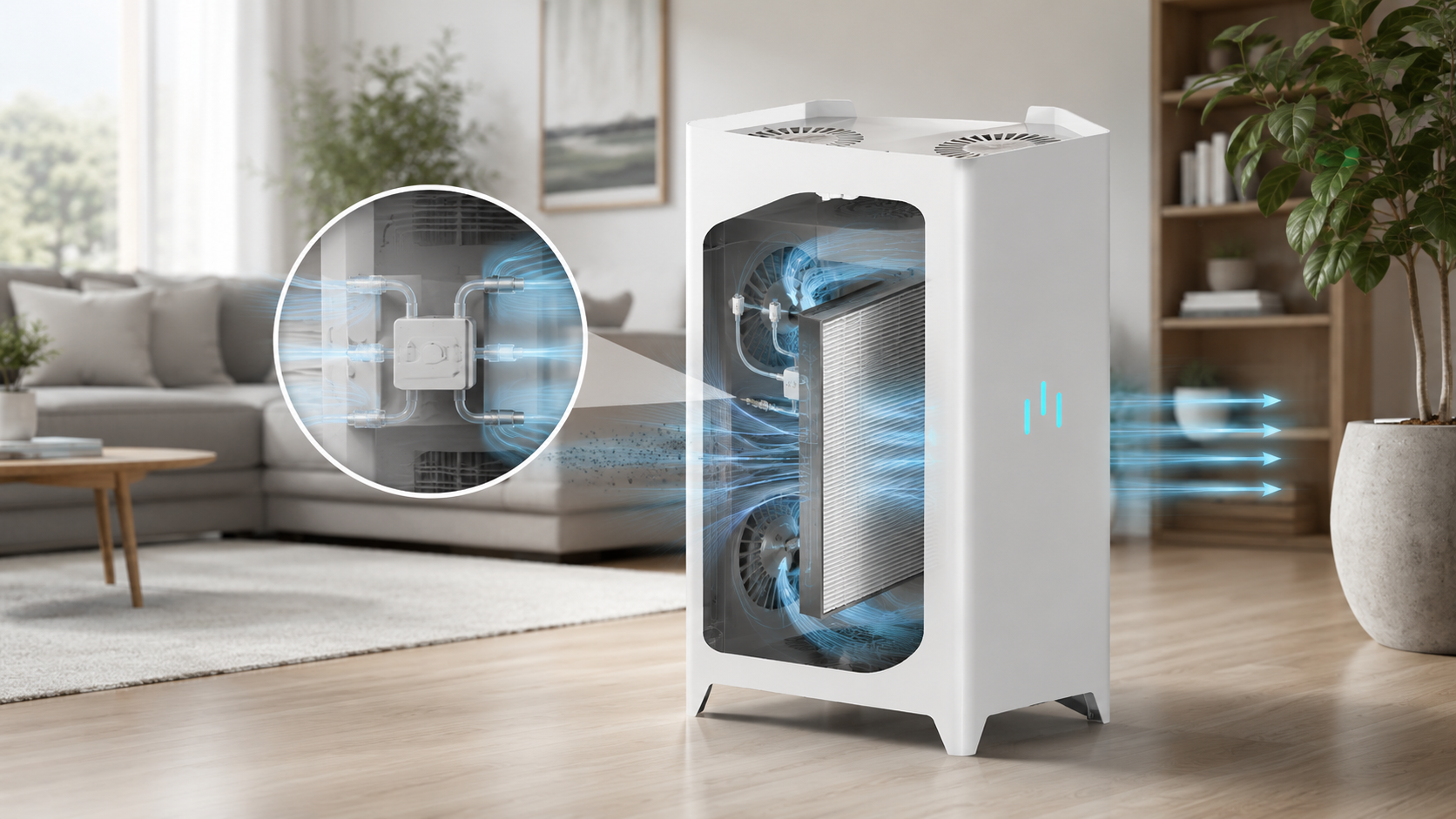

Типовая схема включает две точки отбора давления:
P1, или «плюс», подключают перед фильтром;
P2, или «минус», подключают после фильтра.
Обе точки соединяют с датчиком гибкими импульсными трубками. Штуцер P1 должен находиться в зоне до фильтра, а P2 — в прямом воздушном канале после него, где нет сильной турбулентности от вентилятора, поворота или решётки. Неправильное расположение точек создаёт нестабильные показания.
Датчики перепада, предназначенные для вентиляционного оборудования, рассчитаны на измерение давления воздуха или других неагрессивных газов. В комплектацию некоторых моделей входят трубки и штуцеры для установки в воздушный канал.
Трубки прокладывают без перегибов и пережатий. Они не должны касаться горячих деталей, попадать в крыльчатку или образовывать провисающие участки, где может накапливаться конденсат. Если одна линия осталась с открытым концом либо соединение негерметично, измерение будет неверным.
Для реле DPS дополнительно выполняют электрическое подключение контактов. В зависимости от модели используются нормально разомкнутый и нормально замкнутый контакты. Электронный датчик может подключаться к контроллеру, ПЛК или диспетчерской системе. Перед монтажом изучают руководство производителя: питание, полярность и назначение клемм у разных моделей отличаются.
Пошаговая настройка контроля
Проверьте возможность установки. Убедитесь, что конструкция рециркулятора допускает отбор давления, а подключение не нарушит гарантию и безопасность.
Установите чистый фильтр. Материал должен быть размещён без зазоров, перекоса и повреждений.
Проверьте воздушный тракт. Решётки, канал и вентилятор должны быть чистыми, иначе исходный показатель окажется завышенным.
Подключите P1 и P2. Соблюдайте направление и герметичность импульсных линий.
Запустите прибор в штатном режиме. Дождитесь стабилизации потока.
Зафиксируйте начальный перепад. Это будет базовое значение для дальнейшего контроля.
Установите предупредительную и предельную уставки. Их берут из документации фильтра или определяют при проектировании системы.
Проверьте выход. Искусственно увеличивать сопротивление следует только безопасным способом, предусмотренным процедурой проверки. Убедитесь, что выходной контакт или аналоговый сигнал корректно меняется.
Запишите результат. В журнале указывают дату, режим, значение, состояние фильтра и выполненные действия.
Если используется программное отображение, полезно сохранять историю. График показывает скорость загрязнения и помогает планировать обслуживание по фактическому состоянию, а не только по календарю.
Как определить момент очистки или замены
Единого значения перепада для всех фильтров нет. Допустимый предел зависит от площади и класса материала, конструкции корпуса, производительности вентилятора и требований производителя. Поэтому нельзя назначать уставку только по чужому примеру.
Обычно решение принимают по совокупности признаков:
значение достигло конечного сопротивления, указанного изготовителем;
сработал датчик загрязнения;
заметно уменьшился расход воздуха;
вырос шум вентилятора;
фильтр повреждён или деформирован;
после очистки перепад не вернулся к допустимому уровню.
Контроль фактического загрязнения помогает не менять фильтр слишком рано, когда его ресурс ещё не использован, и не откладывать замену до момента, когда засорение уже мешает нормальной работе системы.
Моющийся элемент очищают только тем способом, который разрешён производителем. После очистки его полностью высушивают и повторно измеряют сопротивление. Одноразовый материал заменяют новым. Фильтрация не должна продолжаться через разорванный, влажный или неправильно установленный элемент.
Частые ошибки
Перепутаны точки P1 и P2
В результате показание может иметь обратный знак или реле будет работать неправильно.
Настройка выполнена при загрязнённом фильтре
Начальное значение нужно снимать на новом или обслуженном элементе.
Выбран неподходящий диапазон
Если прибор рассчитан на значительно большее давление, малые изменения будут отображаться недостаточно точно.
Не учитывается расход воздуха
Перепад зависит не только от загрязнения, но и от скорости потока. Сравнение выполняют в одинаковом режиме работы.
Штуцеры находятся рядом с вентилятором
Пульсации и завихрения в канале искажают результат. Точки отбора лучше размещать на относительно прямом участке.
Фильтр заменяют только по таймеру
Календарный интервал удобен, но фактическое состояние точнее показывает мониторинг давления.
Неправильно настроена автоматика
Самостоятельное программирования ПЛК без проверки логики аварий может привести к ложным предупреждениям или отсутствию сигнала при реальном засорении. После настройки необходимо проверить работу программного обеспечения во всех предусмотренных режимах.
Когда нужен автоматизированный контроль
Постоянный мониторинг оправдан, если рециркулятор является частью промышленной установки, работает круглосуточно, обслуживает ответственную зону или включён в общую систему диспетчеризации. Датчики с непрерывным выходом позволяют отслеживать тренд и передавать данные на ПЛК.
При проектировании учитывают:
рабочий диапазон и точность;
тип выхода и управление выходом сигнала;
аналоговый или дискретный интерфейс;
питание;
допустимую температуру;
защиту корпуса;
длину трубок;
место установки;
периодичность поверки и обслуживания.
В условиях производства сигнал можно использовать для предупреждения оператора, формирования заявки на обслуживание или временного изменения режима. Но алгоритм не должен автоматически отключать оборудование без оценки рисков и требований конкретного технологического процесса.
Почему нельзя переносить решения из других отраслей без проверки
Дифференциальные датчики применяют не только для воздушных фильтров. Ими контролируют газ, поток жидкости, системы воды, состояние дизельного топливного фильтра и другое промышленное оборудование. В каталогах рядом могут находиться расходомеры, преобразователи давления и приборы для агрессивных сред.
Однако промышленные приборы, предназначенные для жидкости или газа, нельзя автоматически подключать к рециркулятору или другому оборудованию. Отличаются диапазон, материал мембраны, штуцеры, допустимая среда и схема монтажа. Специалист с опытом работы над промышленными проектами сначала проверит, предназначен ли выбранный датчик именно для воздуха и неагрессивных газов.
То же относится к измерительному каналу. Для контроля фильтра не требуется сложная система учёта расхода воды или дизельного топлива. Задача состоит в сравнении давления на двух сторонах одного воздушного элемента.
При разработке сложных систем могут использоваться разные датчики, расходомеры и преобразователи. Но каждый элемент подбирается к конкретному оборудованию, среде и рабочему диапазону, а не только по названию или внешнему виду.
Обслуживание системы измерения
При регулярном обслуживании проверяют не только фильтр, но и сам канал измерения:
осматривают трубки и штуцеры;
удаляют пыль;
проверяют герметичность;
выполняют установку нуля;
сравнивают показания с эталонным прибором;
тестируют выходной контакт;
контролируют передачу данных;
уточняют состояние электрических соединений.
Если при остановленном вентиляторе датчик показывает устойчивое ненулевое значение, возможен дрейф нуля, засорение трубки или неисправность преобразователя. Прибор необходимо проверить по руководству либо передать специалисту.
Работы с электрическими цепями, автоматизированному оборудованию и настройке ПЛК должен выполнять квалифицированный специалист. Особенно это важно при техническом обслуживании рециркуляторов, подключённых к общей системе управления здания или производства.
Итоги
Контроль перепада давления позволяет объективно оценивать состояние фильтра рециркулятора. Давление измеряют до и после элемента, а полученную разницу сравнивают с исходным и предельным значениями. Для ручной проверки применяют манометры, для сигнализации — реле DPS, а для непрерывного мониторинга — электронные датчики с аналоговым или цифровым выходом.
Главное условие точной работы — правильная схема подключения, герметичные трубки, корректный диапазон и измерения при одинаковом расходе воздуха. Уставку нельзя выбирать произвольно: её определяют по документации фильтра, характеристикам рециркулятора и данным, полученным при техническом обслуживании.
Если конструкция прибора не предусматривает контроль перепада, устанавливать датчик самостоятельно не следует. Безопаснее соблюдать регламент очистки и замены, установленный изготовителем оборудования.
